SX10多相机系统的增强Vision技术

一、什么是增强Vision技术

Trimble SX10的增强Vision技术是组合多个相机,利用其不同视场角不同焦距的特点,实现特定需求。SX10的增强Vision可实现显示、导航、记录、搜索、对点、测量、对中。

二、应用展示

a.显示:

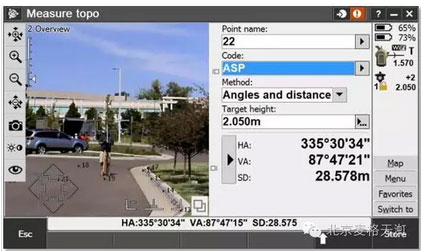

在实景图上显示测过的点,当然不会出错,即使漏测了,TBC还能让你在内业补测。

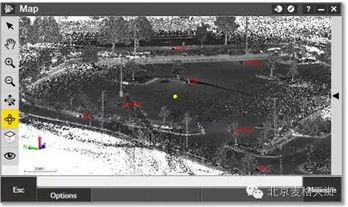

3D map显示:

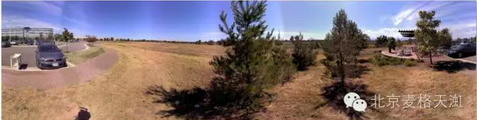

全景显示:

b.主机驱动

点击图中位置,主机即转向其方向,在实时视频上拖动图像,主机自动跟随转动。

手势缩放图像,主机自动调用相应相机及放大级别。当然还有快捷键让主机自动旋转90或者180°。

c.自动精确锁定

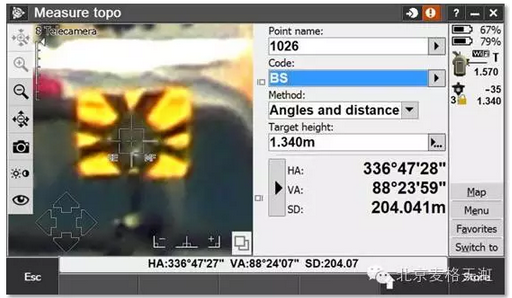

高级锁定相机能够在搜索区域内自动锁定棱镜,如果你能看得见棱镜位置,在屏幕上点击以下大致位置,加速搜索,下图是自动锁定后的测量数据。

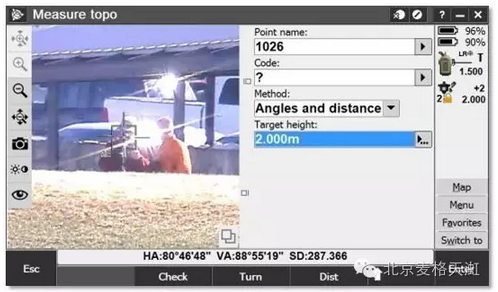

全新的自动锁定相机提供了全新的智能化自动锁定功能,即使在一些十分苛刻的环境下,您也可以锁定正确的目标棱镜,最大限度的减少棱镜失锁和目标丢失带来的不便和时间成本,提高外业现场效率。如下图,棱镜难以识别的恶劣环境,依然可以正确自动锁定。

d.整平

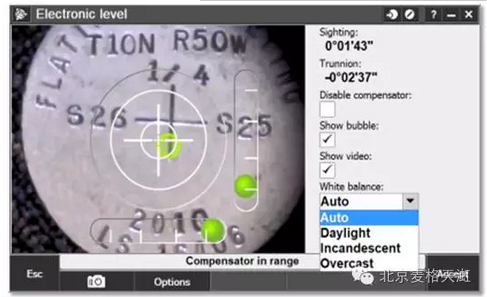

实时视频显示对中情况,电子气泡实时显示整平情况。

e.对中记录

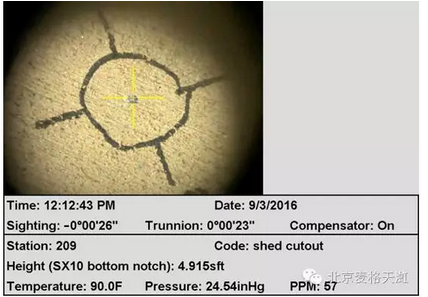

下图是外业记录的对中情况照片和数据,是在对中整平后点击了Accept记录的,对中补偿数据记录完整,得益于surepoint技术。

f.框选扫描区域

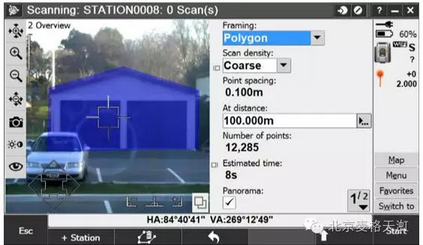

可以在视频中直接框选待扫描区域,矩形、多边形、水平带、全扫可选。
