【应用案例】Trimble S9测量机器人成功应用于南京地铁安全监测项目

近些年来,我国城市轨道交通进入了迅猛发展时期,地铁安全监测作为地铁施工期及维护期的工程保障项目之一,变得日益重要。由于地铁施工和维护的特殊性,采用传统人工测量的方式显然已不能适应地铁安全监测的要求,而自动化全站仪配以监测软件以及数据远程通讯的自动化变形监测手段已经成为应用主流。

南京地铁3号线监测项目中,天宝S9高精度测量机器人成功完成了南京地铁3号线自动化变形监测项目,得到了业主和施工单位的一致好评。

项目起于南京滨江路110KV变电站围墙外的K0+000处,向西穿越地铁3号线盾构区间至上元门站3号出入口,左转经地铁站预留商业街接口通道至燕西路西侧的K0+155处,该段线路全长155m。地铁线距离基坑很近,对变形要求十分严格,故需要在基坑施工过程中监测既有隧道结构变形情况,并作出有关预报。为业主、监理及施工方提供预报数据,跟踪和控制施工进程。

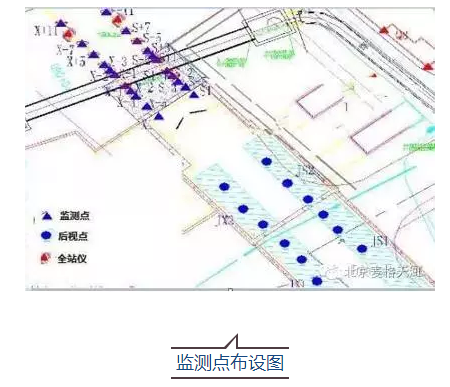

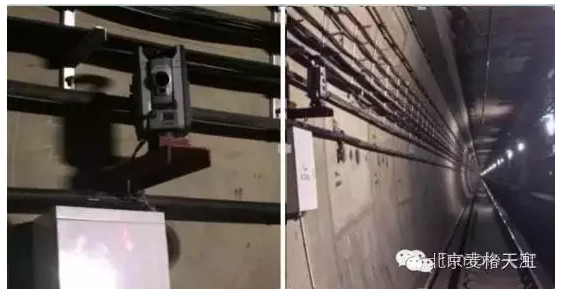

分别在地铁站上行及下行各安放1台天宝S9测量机器人,在轨道两侧轨道及墙壁埋设棱镜,每环一个,一直延伸到 155m 外。后视定向后,分别对这些监控点,进行首期的自动测量,并将第1期数据作为参考数据,后期数据与第1期数据进行对比,显示出各点的位置沉降情况。

天宝S9测量机器人和平台组成的监测系统,可以在无人值守的情况下夜间12点开始运行,连续自动运行5小时,无论是全站仪还是监测软件都表现优异。整个自动化变形监测系统表现出以下几个特色:

高集成化、高自动化

整个系统采用3G通信方式,只采用一张SIM卡就可以传输所有的数据;没有复杂的布线,免维护性强;无人值守24小时全天候自动运行;并支持远程启动。

软件功能强大

一个软件完整解决数据采集和数据分析,无需进行多个软件之间的频繁切换显示,可实时显示地铁的监测点位移变化并及时报警,导出各种格式的数据报表。

天宝产品一直以其高精度和高可靠性著称,本次南京地铁监测项目采用业界领先的天宝S9测量机器人,再次证明了天宝产品扎实的技术功底。

结合功能完善的监测平台,除了实施全自动的地铁监测解决方案之外,在大坝、桥梁、基坑、高边坡监测等项目中都有广泛应用。
