Trimble TX8助力雄安建设,完美呈现中国速度
麦格天渱的TX8三维激光扫描仪经过多年在各行业不断探索、实践和完善,形成了一套可靠、权威和实用性强的解决方案,在古建筑、矿山、路桥、林业、BIM、工厂等行业领域广泛应用,并取得优异成果。
背景意义
2017年4月1日,中共中央、国务院决定设立国家级新区——雄安新区。雄安新区位于中国河北省保定市境内,是党中央作出的一项重大的历史性战略选择,是继深圳经济特区和上海浦东新区之后又一具有全国意义的新区,是百年大计、国家大事。
雄安新区市民服务中心项目是雄安新区第一个基础设施项目,承担着政务服务、规划展示等多项功能。此项目的整个建造过程无不体现着中国速度:
- 4天完成3100吨基础钢筋的安装
- 5天完成建设现场临建布置
- 7天完成12万立方米土方开挖
- 10天完成3.55万立方米基础混凝土浇筑
- 12天完成现场临时办公、生活搭建
- 25天完成1.22万吨钢构件安装
- 40天项目7个钢结构单体全面封顶
- 从开工到全面封顶仅历时1000小时
2018年1月17日,在其主体结构全面封顶之际,中建装饰集团与我公司合作,对其主体钢结构进行三维激光扫描数字化采集工作,为后续的冲突检测,三维建模提供数据基础。
技术优势
速度快: | 普通外业数据采集3分钟便可完成一站数据采集。 |
精度高: | 120米范围内,最高可达1mm精度。 |
距离远: | 对于宽广的区域,TX8扫描范围可达340米扫描测程。 |
自动化: | 本单位专业的内业处理软件可以实现软件自动配准处理。 |
高兼容: | 所应用的不但可以识别多种数据格式,同时还可导出Dwg、Dxf等数据格式,能够在CAD或其他软件中加载并处理。 |
无标靶作业: | 本方案打破了传统的扫描仪作业过程使用标靶的局限,使作业更简单。 |
施工过程

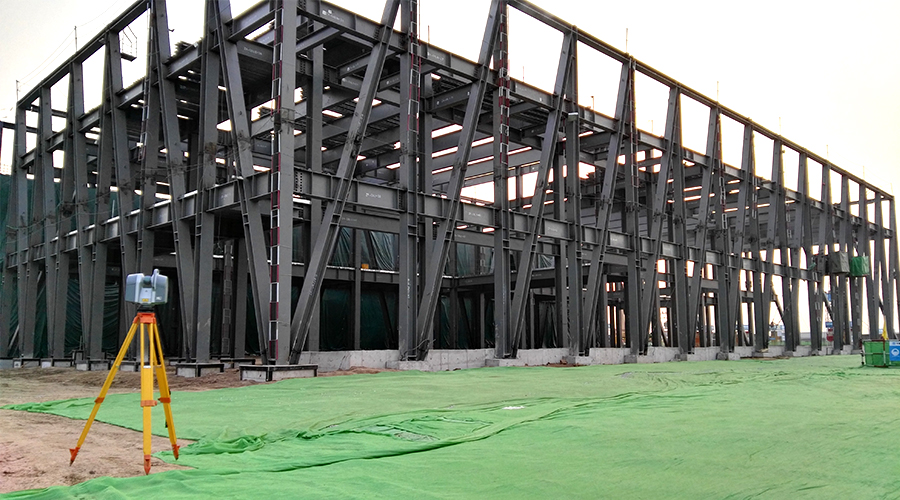

本次扫描采用Trimble TX8激光扫描仪,凭借其专利的闪电技术,高速扫描的同时不损失精度和距离,外业无需摆放任何标靶,内业全自动配准,确保了整个作业过程高效高质量的完成,成功助力中国速度:
- 3分钟完成一站数据采集
- 100万点/秒全测程高速高精度扫描
- 340米超长测程,1mm测距精度
- 5个小时完成整个中心的100测站的外业扫描工作
- 4个小时完成内业点云的拼接处理与数据分析
- 整个项目从扫描到成果交付仅历时9个小时
成果展示
1.侧面扫描效果
2.整体点云效果
3.点云到模型的偏差色谱图
4.特征点误差列表
经过点云与模型的对比分析,检测出钢结构各部位的偏差用来指导后续施工。
项目总结
Trimble TX8在有限的时间里高效的完成了雄安市民服务中心主体钢结构的扫描和检测分析工作,相比传统的实体检测,具有节约施工投入,减少大量施工场地、人力、机械投入,只需一个人即可完成构件的检测工作,大大提高了劳动生产率,保证了施工质量,大大降低了施工成本、实现低成本、高效率、高效益。
