测量与BIM –路桥工程内外业一体化应用

测量与BIM –路桥工程内外业一体化应用

越来越多的工程项目中使用BIM来实现信息化管理,以协调设计、施工和运营多方关系,提高效率。那么外业测量是如何利用BIM信息进行交互式操作呢?下面我们以路桥工程为例探讨一些如何实现从BIM模型到外业测量的无缝连接。

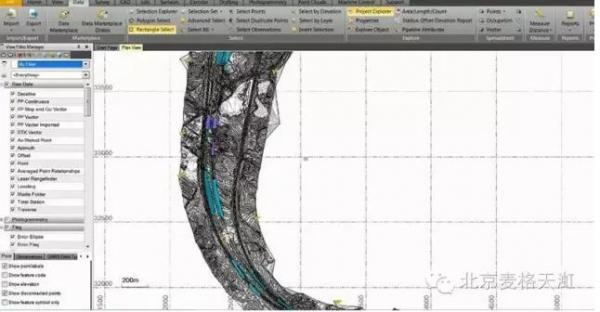

这是一个由Bentley设计的道路i-Model模型。我们可以把它导入TBC软件。

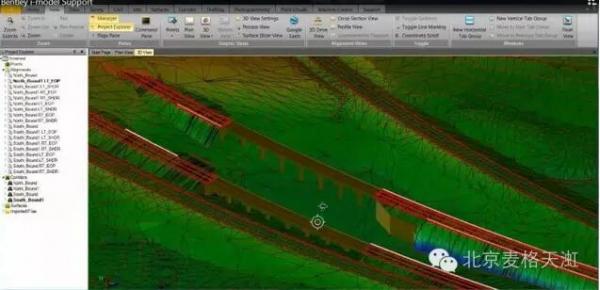

如果我们放大,就可以发现这是一个包含地表模型的三维道路设计文件,包含路基段和桥梁段。

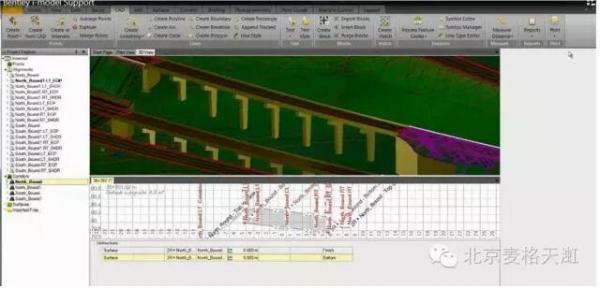

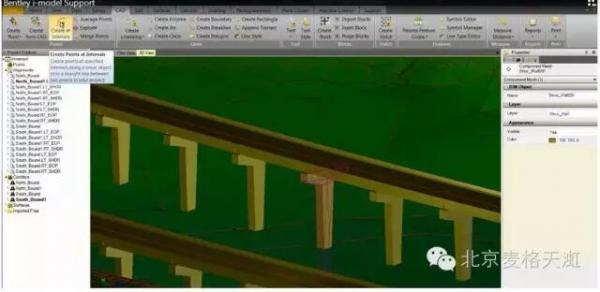

如果再放大就会发现桥梁段包含了桥梁的全部细节信息。

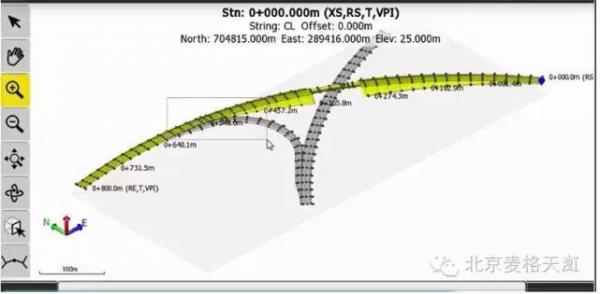

如果我们选取了一段路基,可以很清晰的看到该段线路的全部细节信息:平曲线、纵曲线、断面、里程及填挖信息。

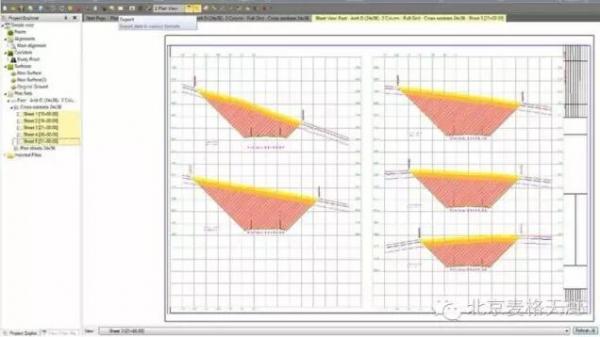

您可以按照工程项目要求输出设定间隔的工程断面图,在统一的软件平台下,设计、过程、竣工成果展现。

我们也可以把三维模型直接导入到Trimble Access外业软件,测量及放样、质量检查、作业报告立等可取。

Trimble内外业无缝衔接给您的工作流带来可靠的流畅体验。

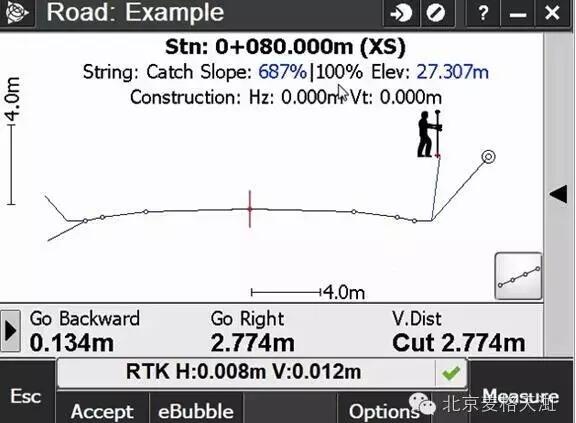

在外业,可以进行基于三维模型的放样,而操作方式和界面与您传统的作业方式没有区别。

现在,只需要简单的几步鼠标点击,你就可以实现从BIM模型到外业测绘的无缝连接。
